一、岸电情况简述

状元岙公司7#泊位有2台高压岸电箱（充电桩），型号为JL-HVSC-HS-2350-7200 两座 350A 高压岸电箱。本箱体安装配备 2 个 AC7200V/350A 标准岸电专用插座，单插座极限输出为1500KW,四插座总输出不高于3000KW。

二、岸电箱编号及码头位置

序号	岸电设施（名称编号）	码头位置
1	状元港区7#泊位1#岸电桩（3300040000020012110101）	740m
2	状元港区7#泊位2#岸电桩（3300040000020012110102）	840m

• 状元岙7#泊位高压岸电插座箱主要技术参数及要求

使用环境：

1. 环境温度:室内设备:0C~+40C。室外设备:-20C~+50C
2. 相对湿度:不超过 95% (S45C时)不超过70% (>45C时)
3. 运行地点:无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽

4. 海拔高度:1000 m

5)  地震烈度: 7 度

额定电压:7200V

额定电流:2*350A

额定频率：50Hz/60Hz

输出插座:2 个 AC7.2KV/350A 标准岸电专用插座

特殊条件:防沙尘、防潮、防盐雾等

防护等级:IP66

相关配置:电源指示灯、安全联锁装置、插头位置检测、加热器、加热器指示灯

外观大小:1280*1200*800

四、插头及插座

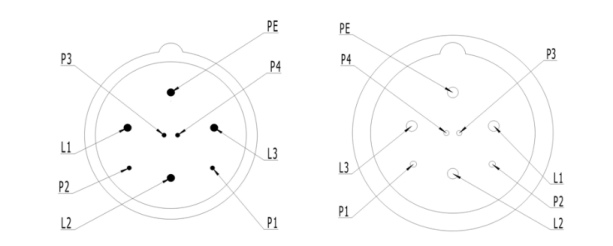

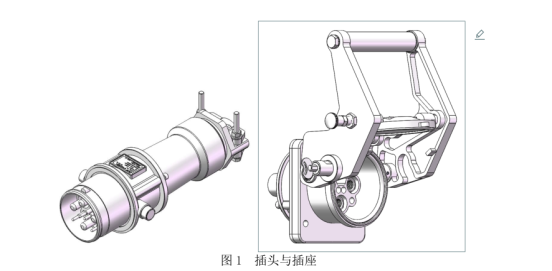

插头、插座如下示意图

电气附件通过P1和P3一组控制触头实现岸侧电气连锁，通过P2和P4一组控制触头实现船侧电气连锁
