一、岸电情况简述

　　温州港状元岙港区5 号、6 号泊位配置高低压船舶岸基电源系统（以下简称岸电系统）其中变频岸基电源系统采用高-低-高（低）方案，系统将 10kV/50Hz 工业电源转换成6.6kV/60Hz 、6kV/50Hz 或 0.45kV/60Hz 、0.4kV/50Hz。

　　（1）高压系统输出容量不小于 3000kVA ，可为 5 号泊位（1 个插座箱）、6 号泊位（2个插座箱）提供 6.6kV/60Hz 、6kV/50Hz 岸电电源；

　　（2）低压系统输出容量不小于 800kVA，可为 6 号泊位（2 个插座箱）提供 0.45kV/60Hz 、 0.4kV/50Hz 岸电电源。

　　同时建设 1 套 1600kVA 工频岸电系统，工频岸电系统输出 2 路，一路 800kVA 直接供给 5 号泊位（1 个插座箱）低压工频船舶使用，另外一路 800kVA 供给 6 号泊位（2 个插座箱）低压工频船舶使用.其中，6 号泊位工频与变频进线开关设置互锁，不同时使用。

　　二、岸电箱编号及码头位置

序号	岸电设施（名称编号）	码头位置
1	状元岙港区8#岸电桩（箱）（330004000020012280101）	1100m 低压
2	状元岙港区9#岸电桩（箱）（330004000020012280102）	1100m 高压
3	状元岙港区10#岸电桩（箱）（330004000020012280103）	1200m 低压
4	状元岙港区11#岸电桩（箱）（330004000020012280104）	1200m 高压
5	状元岙港区12#岸电桩（箱）（330004000020012270101）	1550m 低压
6	状元岙港区13#岸电桩（箱）（330004000020012270102）	1550m 高压

• 状元岙5、6#泊位岸电插座箱主要技术参数及要求

　　1.高压岸电桩

　　使用环境：

1. 环境温度:室内设备:0C~+40C。室外设备:-20C~+50C
2. 相对湿度:不超过 95% (S45C时)不超过70% (>45C时)
3. 运行地点:无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽

1. 海拔高度:1000 m

　　5)  地震烈度: 7 度

　　额定电压:6600V/6000V

　　额定电流:2*350A

　　额定频率：50Hz/60Hz

　　额定容量：3000kVA

　　输出插座:2 个 AC7.2KV/350A 标准岸电专用插座

　　特殊条件:防沙尘、防潮、防盐雾等

　　防护等级:IP66

　　相关配置:电源指示灯、安全联锁装置、插头位置检测、加热器、加热器指示灯

　　2.低压岸电桩

　　使用环境：

1. 环境温度:室内设备:0C~+40C。室外设备:-20C~+50C
2. 相对湿度:不超过 95% (S45C时)不超过70% (>45C时)
3. 运行地点:无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽

1. 海拔高度:1000 m

　　5)  地震烈度: 7 度

　　额定电压:440/400V

　　额定电流:4*250A

　　额定频率：50Hz/60Hz

　　额定容量：800kVA

　　输出插座:4 个 AC690V/250A 标准岸电专用插座

　　特殊条件:防沙尘、防潮、防盐雾等

　　防护等级:IP65

　　相关配置:电源指示灯、安全联锁装置、插头位置检测、加热器、加热器指示灯

　　四、插头及插座

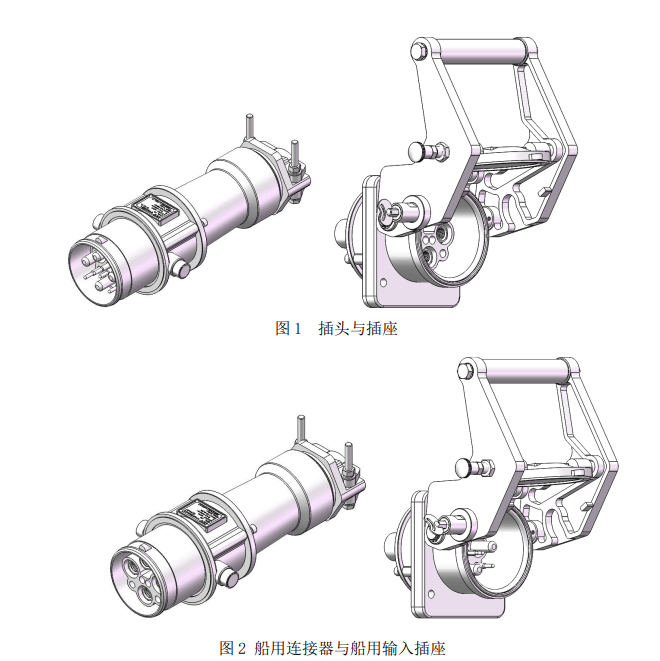

　　插头、插座如下示意图

　　

　　

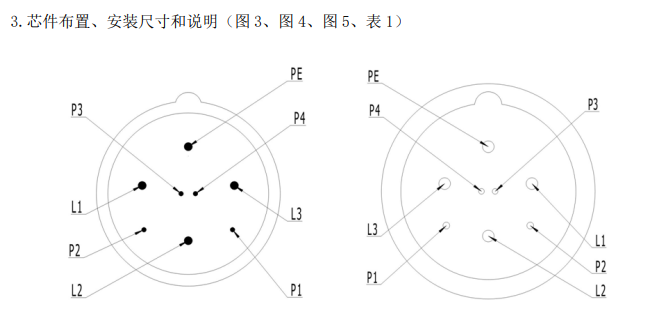

　　电气附件通过P1和P3一组控制触头实现岸侧电气连锁，通过P2和P4一组控制触头实现船侧电气连锁
